Instalación de soportes solares en un techo Es uno de los pasos más críticos en la instalación de un sistema fotovoltaico. Estos soportes son responsables de sujetar firmemente los paneles solares, garantizar una posición óptima para la exposición solar y mantener la seguridad estructural tanto de los paneles como del edificio. Ya sea en azoteas residenciales o comerciales, la correcta instalación de los soportes es esencial para el rendimiento y la durabilidad del sistema solar.

Paso 1: Evaluar la estructura del techo

Antes de comenzar la instalación, es importante evaluar el tipo de techo (inclinado o plano) y el material del mismo. Los tipos de techo más comunes incluyen tejas asfálticas, tejas y metal. Cada uno requiere diseños de soportes y métodos de instalación específicos. Además, el techo debe ser estructuralmente sólido para soportar el peso adicional del sistema solar y las cargas ambientales, como el viento y la nieve.

Paso 2: Marcar el diseño y ubicar las vigas

Utilizando el plano de distribución del panel solar, los instaladores marcan las ubicaciones exactas donde se colocarán los soportes. Estos deben estar alineados con las vigas del techo para garantizar una fijación segura. En los techos de tejas, esto suele implicar levantar algunas tejas para acceder a la estructura de madera subyacente. En los techos de tejas, es posible que sea necesario cortar o retirar temporalmente algunas tejas.

Paso 3: Coloque los soportes de montaje

Los soportes de montaje se fijan directamente a las vigas del techo mediante tirafondos. Se aplica un sellador o tapajuntas para evitar la penetración de agua. En techos metálicos con juntas alzadas, se suelen utilizar abrazaderas no penetrantes, lo que elimina la necesidad de taladrar y reduce el riesgo de goteras.

Es fundamental asegurar que los soportes estén nivelados y espaciados uniformemente según el tamaño y el peso de los paneles solares. Un espaciado inadecuado puede generar tensión en los paneles o el marco.

Paso 4: Instalar rieles o sistema de estanterías

Una vez fijados los soportes, rieles o sistemas de estanterías Se montan sobre ellos. Estos rieles actúan como base sobre la que se fijarán los paneles solares. Se ajustan para lograr la inclinación y la orientación deseadas, generalmente orientadas al sur en el hemisferio norte para maximizar la exposición solar.

Los sistemas de rack pueden incluir canales de gestión de cables integrados para mantener el cableado ordenado y seguro. En esta etapa también se establece una conexión a tierra adecuada para proteger el sistema de fallos eléctricos.

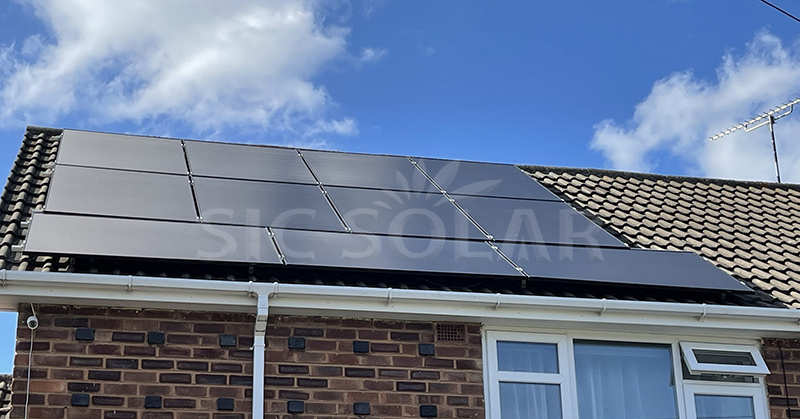

Paso 5: Monte los paneles solares

Con el soporte instalado, los paneles solares se elevan y se montan en los rieles mediante abrazaderas centrales y terminales. Se asegura la correcta fijación y alineación de cada panel. Se conectan y organizan los cables según el diseño del sistema, y se revisan los componentes de impermeabilización.

El papel del hardware de montaje de calidad

Todo el sistema solar depende de la calidad de los herrajes de montaje. Se suelen utilizar materiales de alta resistencia y resistentes a la corrosión, como el aluminio y el acero inoxidable. Productos de empresas como SIC Solar Están diseñados específicamente para sistemas montados en techo, con una amplia gama de tipos de soportes compatibles con diferentes estructuras de techo.

SIC Solar Diseña y produce soportes de montaje para sistemas solares fáciles de instalar, estructuralmente fiables y adaptables a las condiciones ambientales locales. Sus sistemas de soportes se utilizan en proyectos residenciales y comerciales en diversas regiones y han sido probados para cumplir con las normas internacionales de resistencia al viento, la nieve y los sismo.

La instalación adecuada de soportes solares no se trata solo de asegurar los paneles: se trata de construir una base sólida y a largo plazo para la producción de energía limpia.
