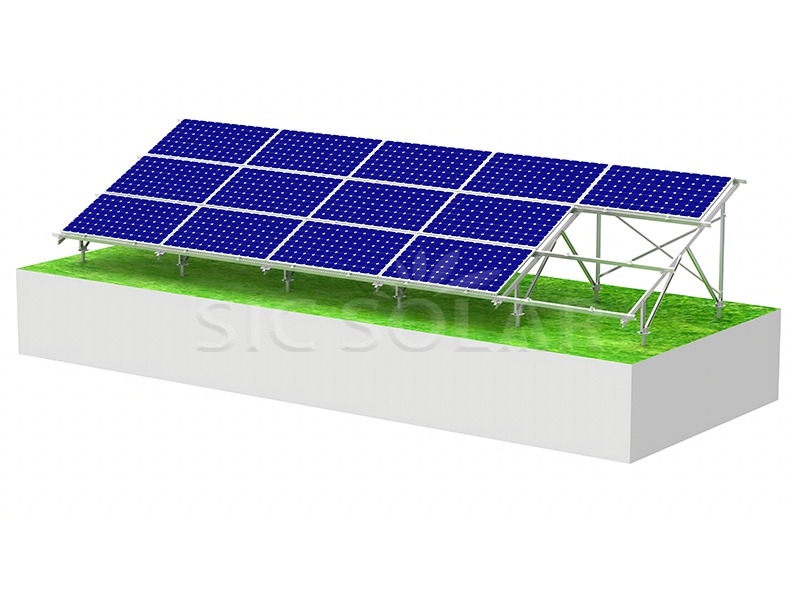

Sistema de montaje solar con pilotes de acero

Haz clic aquí para obtener más información sobre nuestros productos.

1️⃣Consulta las condiciones del sitio.
Antes de la instalación, evalúe el tipo de suelo, el terreno, el drenaje, las condiciones del viento y la disposición prevista de los paneles fotovoltaicos.

2️⃣Marcar las posiciones de las pilas
Delimite la ubicación de los pilotes de acuerdo con el diseño del sistema aprobado y la disposición de los paneles.

3️⃣Instalar los pilotes de acero
Clave los pilotes en el suelo hasta la profundidad requerida utilizando el equipo de instalación adecuado.

4️⃣Instalar la estructura de soporte

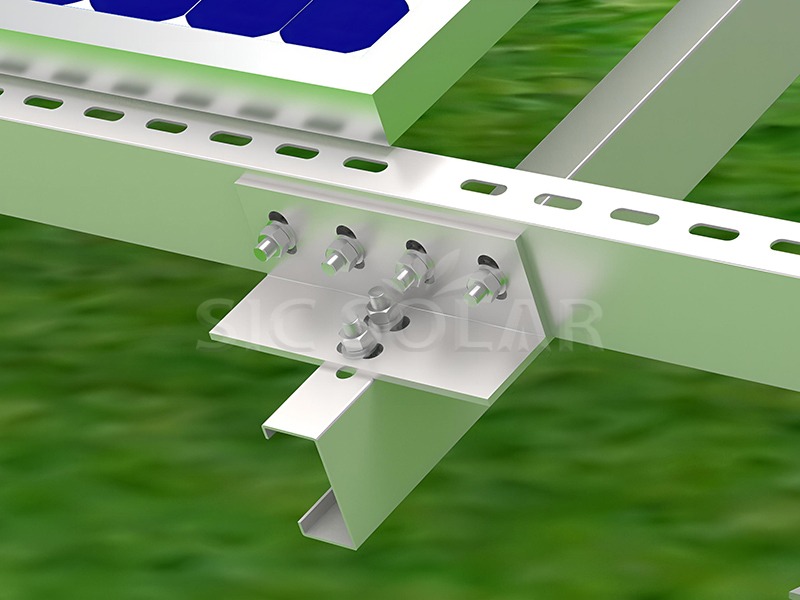

Fije las vigas, los soportes, los rieles y demás componentes estructurales a los pilotes instalados.

5️⃣Instalar los paneles solares

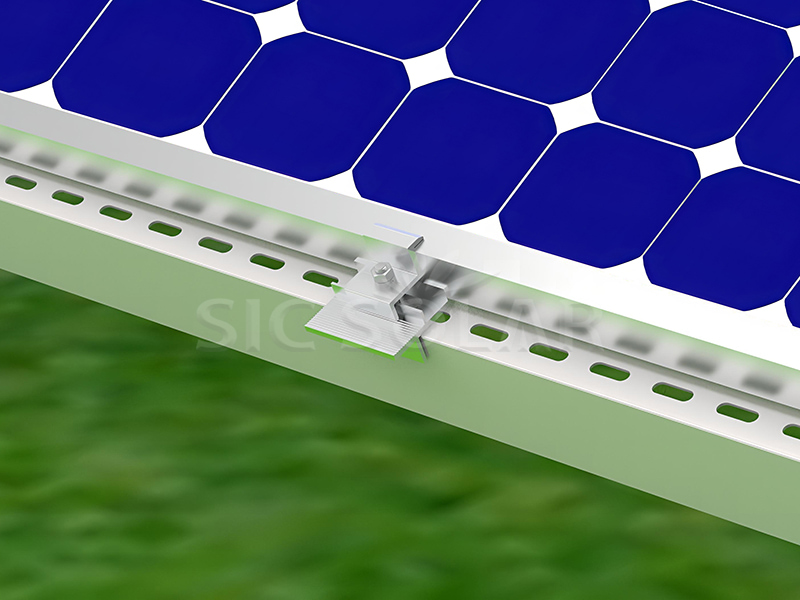

Coloque los paneles fotovoltaicos sobre los rieles y fíjelos con abrazaderas intermedias y abrazaderas de extremo adecuadas.

6️⃣Comprobar la alineación y las conexiones
Ajuste la estructura según sea necesario y asegúrese de que todos los elementos de fijación y las conexiones estén correctamente asegurados.

7️⃣Completar la inspección final
Antes de la puesta en marcha, compruebe la estabilidad general, la alineación de los paneles, la conexión a tierra y las conexiones estructurales.

Nuestro embalaje estándar consiste en palets de acero para perfiles largos de aluminio, mientras que los componentes pequeños de aluminio se embalan en cajas de cartón con palets de madera contrachapada.

☆Adecuado para diferentes emplazamientos:Tras una evaluación adecuada del terreno, puede adaptarse a diversas condiciones de suelo y superficie.

☆Ángulo de inclinación ajustable:El sistema admite ángulos de inclinación de 0° a 60°, según el diseño y los requisitos del proyecto.

☆Componentes preensamblados:Muchos componentes pueden prepararse con antelación, lo que ayuda a ahorrar tiempo de instalación y a reducir el trabajo en obra.

☆Pilas resistentes tipo C:Los pilotes de acero en forma de C ofrecen una buena capacidad de carga y pueden ser tratados para resistir la corrosión, incluso para su uso en entornos costeros.

☆Instalación rápida:Los pilotes de acero se pueden hincar directamente en el suelo con una máquina hincadora de pilotes adecuada, lo que reduce la necesidad de trabajos de hormigón.

Certificado relacionado

☆Informe de análisis de resistencia:La estructura de montaje puede ser probada y diseñada de acuerdo con los requisitos del proyecto, incluyendo la velocidad del viento y la carga de nieve.

P1: ¿Cuál es el MOQ?
La cantidad mínima de pedido es de 50 kW.

P2: ¿El sistema requiere cimientos de hormigón?
No necesariamente. Los pilotes de acero pueden proporcionar la cimentación sin hormigón cuando las condiciones del suelo y del terreno son adecuadas. El método de cimentación apropiado debe confirmarse mediante una evaluación del proyecto.

P3: ¿Qué tipo de suelo es adecuado para pilotes de acero?
Los pilotes de acero pueden utilizarse en diversos tipos de suelo, pero su idoneidad depende de factores como la resistencia y densidad del suelo, la presencia de agua subterránea y la capacidad de extracción requerida. Se recomienda realizar una evaluación del terreno y del suelo antes de la instalación.

P4: ¿A qué profundidad deben instalarse los pilotes de acero?
La profundidad requerida depende de las condiciones del suelo, las cargas de viento y nieve, el diseño de los pilotes y los requisitos del proyecto. Debe determinarse mediante cálculos estructurales y del emplazamiento, en lugar de utilizar una profundidad fija.

P5: ¿Se puede utilizar el sistema en terrenos irregulares?
Sí. La estructura de montaje puede diseñarse para adaptarse a ciertas variaciones del terreno. La disposición específica depende de las condiciones del lugar.

P6: ¿Se puede personalizar el sistema?
Sí. Las dimensiones de los pilotes, la configuración de los rieles, la orientación de los paneles, el ángulo de inclinación y otros detalles estructurales se pueden ajustar para cumplir con los requisitos del proyecto.
