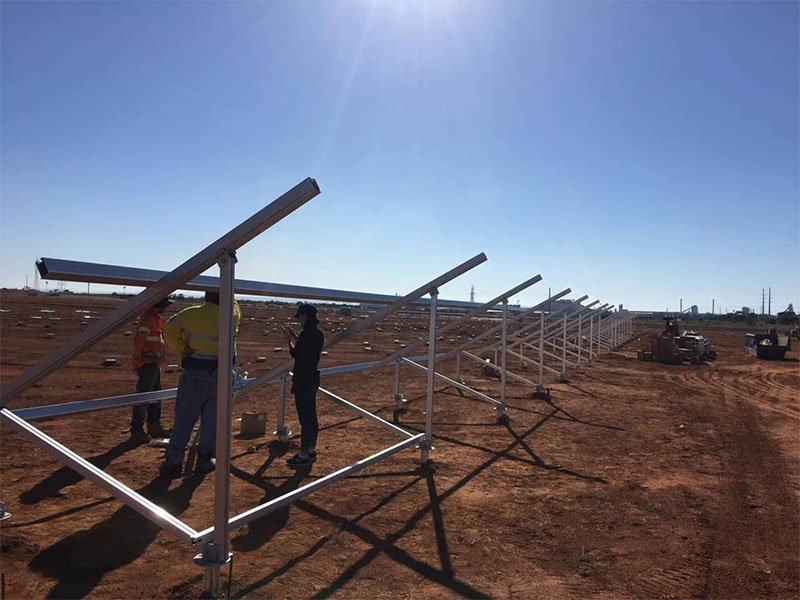

Ground mounted pv systems
Ground mounted pv systems

Sistemas de montaje en suelo para sistemas solares tipo N

Los sistemas de soporte solar tipo N para montaje en suelo son una solución altamente duradera y eficiente, diseñada para soportar grandes paneles solares fotovoltaicos (FV) montados en suelo. Su diseño modular y su capacidad para soportar cargas elevadas y condiciones climáticas adversas los convierten en la mejor opción para maximizar la producción de energía solar.

  • Marca:

    SIC SOLAR
  • Artículo No.:

    SIC-SA1-V
  • Sitio de instalación:

    Open field
  • Ángulo de inclinación:

    Can be customized
  • Material:

    AL 6005-T5
  • Carga de viento:

    <60M/S
  • Carga de nieve:

    1.4KN/M2

PV ground mounting system

Sistemas de montaje en suelo para paneles solares tipo N para sistemas de paneles solares residenciales y comerciales, que están diseñados con múltiples niveles de ajuste para que pueda instalar el sistema en un 50% menos de tiempo que otros sistemas de montaje solar.

Solar aluminum ground mount

Sistemas de montaje en suelo para paneles solares tipo N Cuenta con una estructura de soporte única en forma de N que proporciona una estabilidad mejorada, lo que lo hace ideal para parques solares a gran escala, proyectos comerciales y aplicaciones agrícolas.

Pv ground mounting components

Sitio de instalación

Techo plano o suelo

Base Cimentación de hormigón
Material Al 6005-T5
Color Natural o personalizado
Anticorrosivo Aluminio anodizado y acero inoxidable
Ángulo de inclinación 0°~60°

Carga de viento

<60 M/s

Carga de nieve

<1,4 KN/M2

Normas

AS/NZS 1170.2, JIS C 8955:2011

Garantía

10 años de garantía y 25 años de tiempo de servicio.

1️⃣ Estudio y diseño del sitio

Marque la huella del conjunto, evalúe el tipo de suelo y la pendiente y seleccione cimientos de tipo pilote o tornillo.

2️⃣ Instalación de cimientos

Instale pilares de hormigón o coloque tornillos helicoidales hasta la profundidad diseñada; verifique la alineación vertical con un nivel.

3️⃣ Montaje de columna y marco de soporte

Instale las columnas delanteras y traseras en la base, inserte tirantes diagonales para formar una "N" y apriete los pernos sin apretar.

4️⃣ Instalación de riel y soporte

Instale el riel principal o el brazo transversal en la columna; deslice el soporte diagonal para fijar el ángulo y luego ajuste según las especificaciones.

5️⃣ Sujeción de componentes

Coloque los clips centrales y finales en las ranuras preperforadas, inserte componentes, barras cuadradas y abrazaderas de torsión según el manual.

6️⃣ Puesta a tierra y puesta a tierra

Conecte el marco del componente y los rieles al sistema de tierra usando puentes de tierra; pruebe la continuidad según NEC o el código local.

7️⃣ Puesta en servicio e inspección

Realizar auditorías de torsión en todos los sujetadores, inspeccionar las reparaciones de revestimiento, documentar el diseño de la matriz y programar inspecciones visuales anuales.

Nuestro paquete estándar es una paleta de acero para un perfil de aluminio largo, mientras que los componentes de aluminio pequeños se empacarán en cajas de cartón con paletas de madera contrachapada.

Solar bracket package

Las ventajas son las siguientes: :

☆ La solución más económica: ahorre componentes y costos para proyectos solares fotovoltaicos terrestres.

☆ Alta flexibilidad: flexible para adaptarse a los requisitos de diferentes condiciones de construcción.

El perfil de aluminio es muy ligero y fácil de instalar. Además, es anticorrosivo.

☆ Instalación sencilla y fácil con el marco premontado.

Certificado relacionado :

Informe de análisis de resistencia: los soportes se probarán para cumplir con la resistencia objetivo, como la velocidad del viento y la carga de nieve.

Q1. ¿Cuál es la cantidad mínima de pedido (MOQ)?

Cantidad mínima de pedido = 50KW.

P2. ¿De qué material está hecha la cochera?

Al 6005-T5 y acero al carbono.
