Al planificar una instalación solar Uno de los detalles que más se pasan por alto es la cantidad y el tipo de soportes de montaje necesarios para asegurar cada panel. Aunque los paneles puedan parecer ligeros, deben resistir años de exposición al viento, la lluvia, la nieve y la expansión térmica. El sistema de montaje es lo que mantiene el conjunto seguro, alineado y funcional, por lo que la elección y la cantidad de soportes son una consideración esencial del diseño.

Comprensión de la función de los soportes de montaje

Los soportes de montaje sirven como interfaz física entre los paneles solares y la estructura que los soporta, ya sea un tejado, un sistema de puesta a tierra, una cochera o una fachada. Soportan las cargas mecánicas, absorben las vibraciones y garantizan una orientación correcta. Una configuración incorrecta de los soportes puede provocar una distribución desigual de la tensión, daños en los paneles o incluso un fallo estructural completo en condiciones extremas.

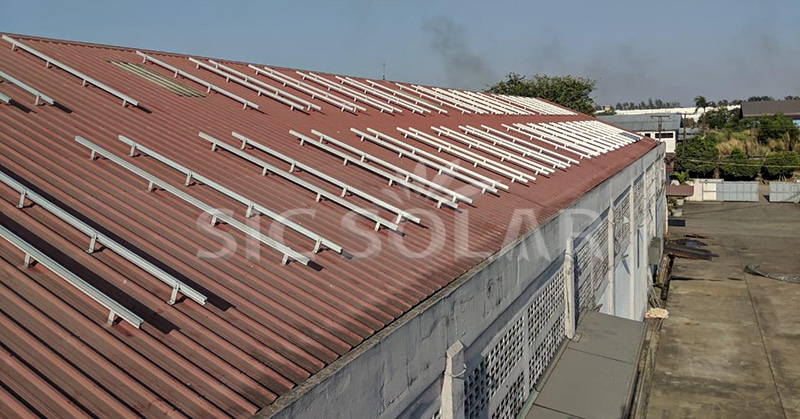

En la mayoría de los casos, los soportes forman parte de un sistema más amplio que incluye rieles, abrazaderas y fijaciones. Los soportes se fijan a la superficie base (por ejemplo, vigas del techo o postes de tierra) y los rieles se extienden a través de ellos para sujetar los paneles.

Requisitos típicos de soporte por panel

La cantidad de soportes de montaje por panel solar depende de varios factores clave:

• Tamaño y peso del panel
  Los paneles solares estándar (normalmente de entre 1,6 y 2 metros de largo y 1 metro de ancho) pesan entre 18 y 25 kg. Cuanto más grande y pesado sea el panel, más puntos de apoyo se necesitan para evitar que se doble o deforme.

• Tipo de superficie de montaje
  Las instalaciones en azoteas suelen requerir más soportes por panel que los sistemas montados sobre el suelo debido a la necesidad de distribuir el peso uniformemente entre las vigas. En techos planos o montajes sobre el suelo, los sistemas con rieles y menos soportes, pero más resistentes, pueden ser suficientes.

• Cargas de viento y nieve
  Las zonas con fuertes vientos o nevadas intensas deben cumplir con normas de montaje más estrictas. Se pueden añadir soportes adicionales para mayor redundancia y seguridad, especialmente en los paneles de borde o esquina más expuestos.

• Diseño del sistema de montaje
  Algunos sistemas utilizan rieles compartidos o soportes entrelazados entre paneles, lo que reduce el número total necesario. Otros utilizan un panel por riel, lo que puede requerir más soportes en total.

Como regla general:

• De dos a cuatro soportes de montaje por panel Es estándar para la mayoría de los sistemas.

• Para la orientación vertical, los paneles generalmente se montan con dos carriles , con un soporte en cada extremo del riel (un total de cuatro soportes).

• En orientación horizontal, tres soportes por panel puede ser suficiente, especialmente con rieles de alta resistencia y zonas de poco viento.

La importancia de la calidad y la colocación de los brackets

La cantidad por sí sola no es suficiente: calidad y colocación Los soportes son igualmente críticos. Una colocación incorrecta puede provocar puntos calientes en el panel debido a la tensión o incluso microfisuras que reducen el rendimiento con el tiempo.

Los soportes deben alinearse con las zonas de apoyo recomendadas por el fabricante, que suelen encontrarse en el manual de instalación. Estas zonas garantizan que la presión del montaje se distribuya uniformemente y no interfiera con la estructura interna del panel.

SIC Solar, empresa especializada en la producción y venta de soportes de montaje para sistemas fotovoltaicos, ofrece una amplia gama de soluciones de montaje adaptadas a diversos tipos de instalación y zonas climáticas. Sus sistemas están diseñados para ofrecer resistencia, durabilidad y facilidad de instalación. Muchos de sus soportes incluyen orificios preperforados y conexiones ajustables para simplificar el montaje y reducir la mano de obra en obra.

Soluciones de montaje modulares y personalizadas

No todos los proyectos se ajustan a las directrices estándar. Los sistemas de diseño personalizado, los techos irregulares o los sistemas de suelo con doble inclinación pueden requerir una configuración de soportes modificada. En estos casos, se recomienda consultar con el proveedor del sistema de montaje o con un ingeniero estructural.

SIC Solar A menudo ofrece soporte para instalaciones personalizadas, con configuraciones flexibles de soportes y asistencia de ingeniería para satisfacer las necesidades específicas de cada proyecto. Ya sea para techos metálicos, superficies de hormigón o terrenos agrícolas, sus herrajes de montaje se adaptan a diversas configuraciones, manteniendo la integridad del sistema.
