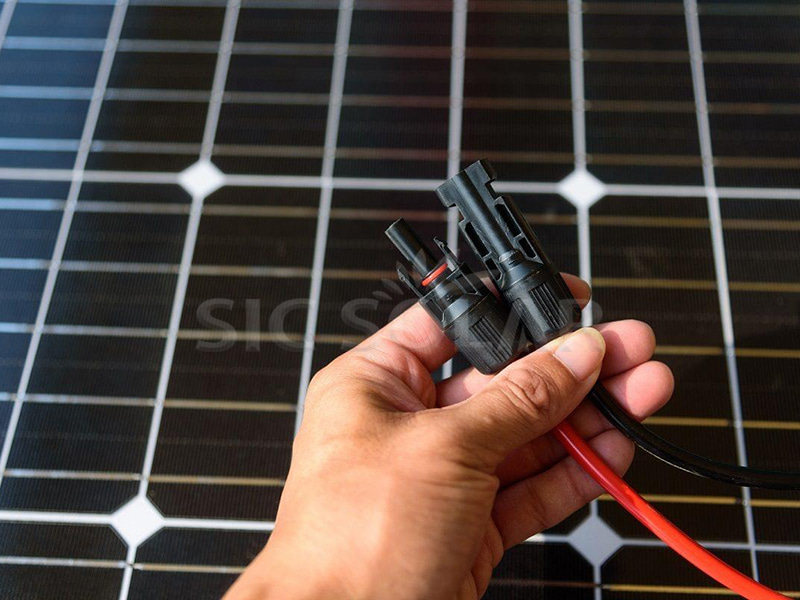

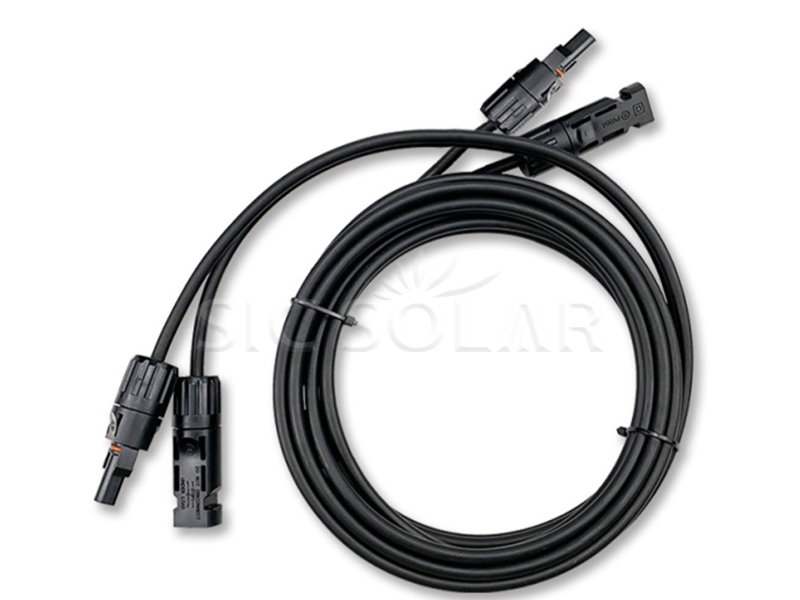

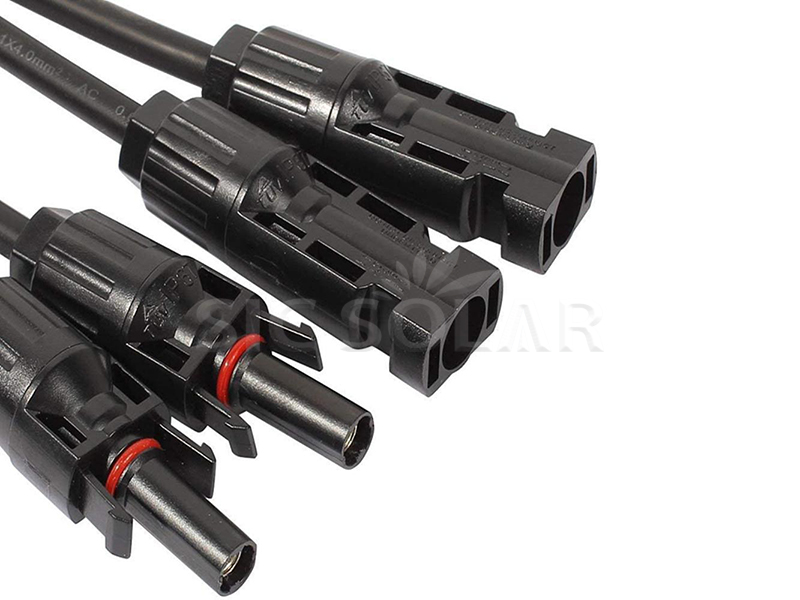

Conector solar Mc4

1️⃣ Pele los cables

Utilice pelacables para pelar aproximadamente 6-7 mm de aislamiento del extremo del cable.

2️⃣ Crimpado de los terminales

Inserte los cables pelados en los pines de contacto metálicos.

Utilice la herramienta de engarce para engarzar firmemente los terminales en los cables, garantizando una conexión segura.

3️⃣ Montaje de los conectores

Inserte el terminal de crimpeado en la carcasa del conector hasta que encaje en su lugar.

Asegúrese de que el terminal esté completamente asentado y bloqueado en la carcasa.

4️⃣ Sella los conectores

Coloque la tuerca de sellado sobre el cable y apriétela en la carcasa del conector.

Apriete la tuerca para asegurar un sellado resistente a la intemperie, manteniendo la clasificación IP67 del conector.

5️⃣ Conexión del panel

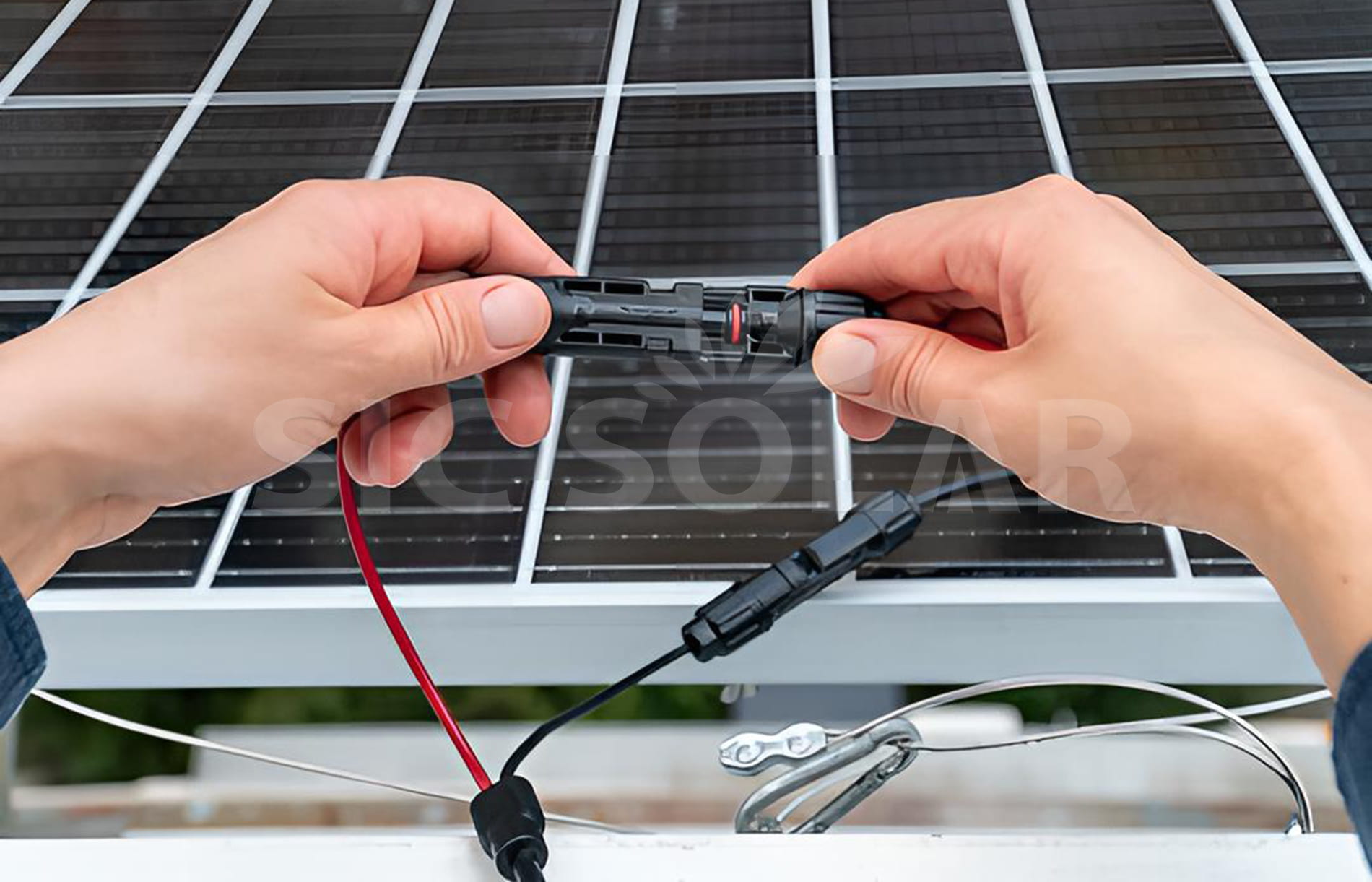

Alinee los conectores macho y hembra y presiónelos juntos hasta que hagan clic, lo que indica una conexión segura.

Para desconectar los conectores, utilice la herramienta de desbloqueo MC4 para liberar de forma segura el mecanismo de bloqueo.
